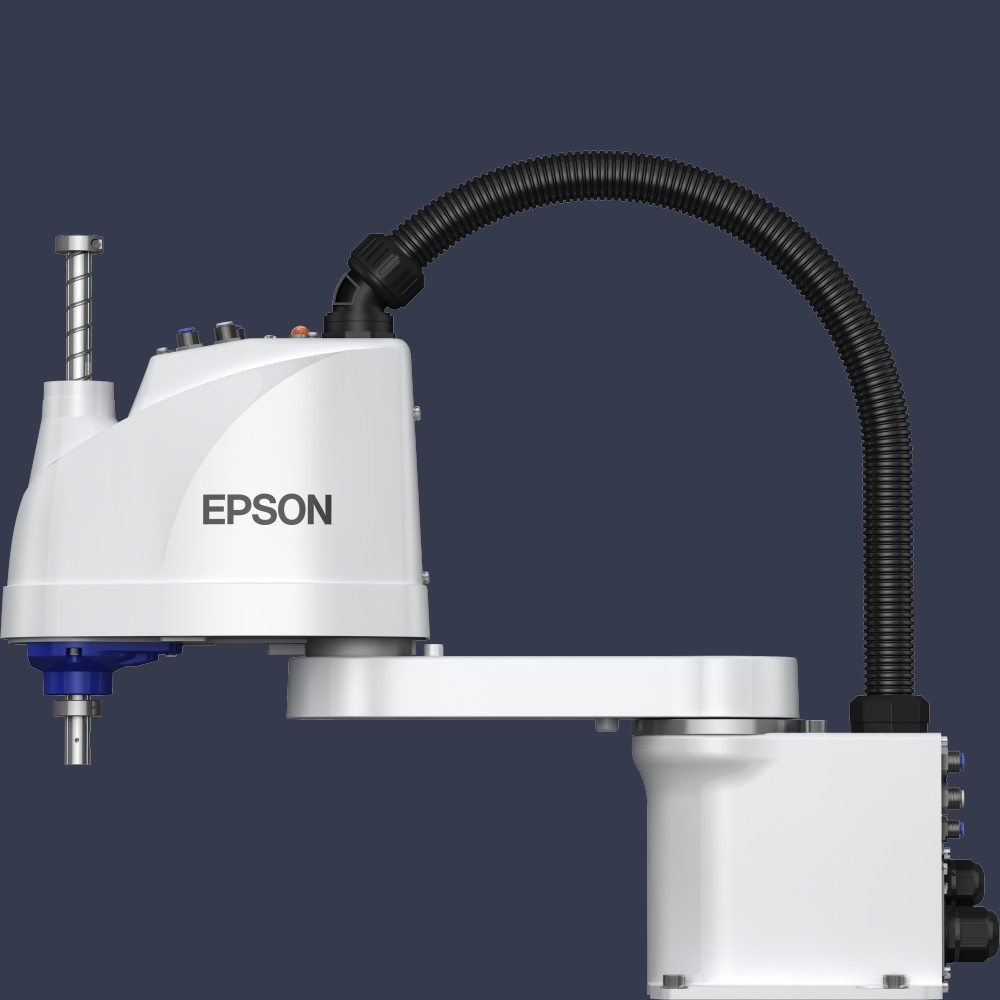

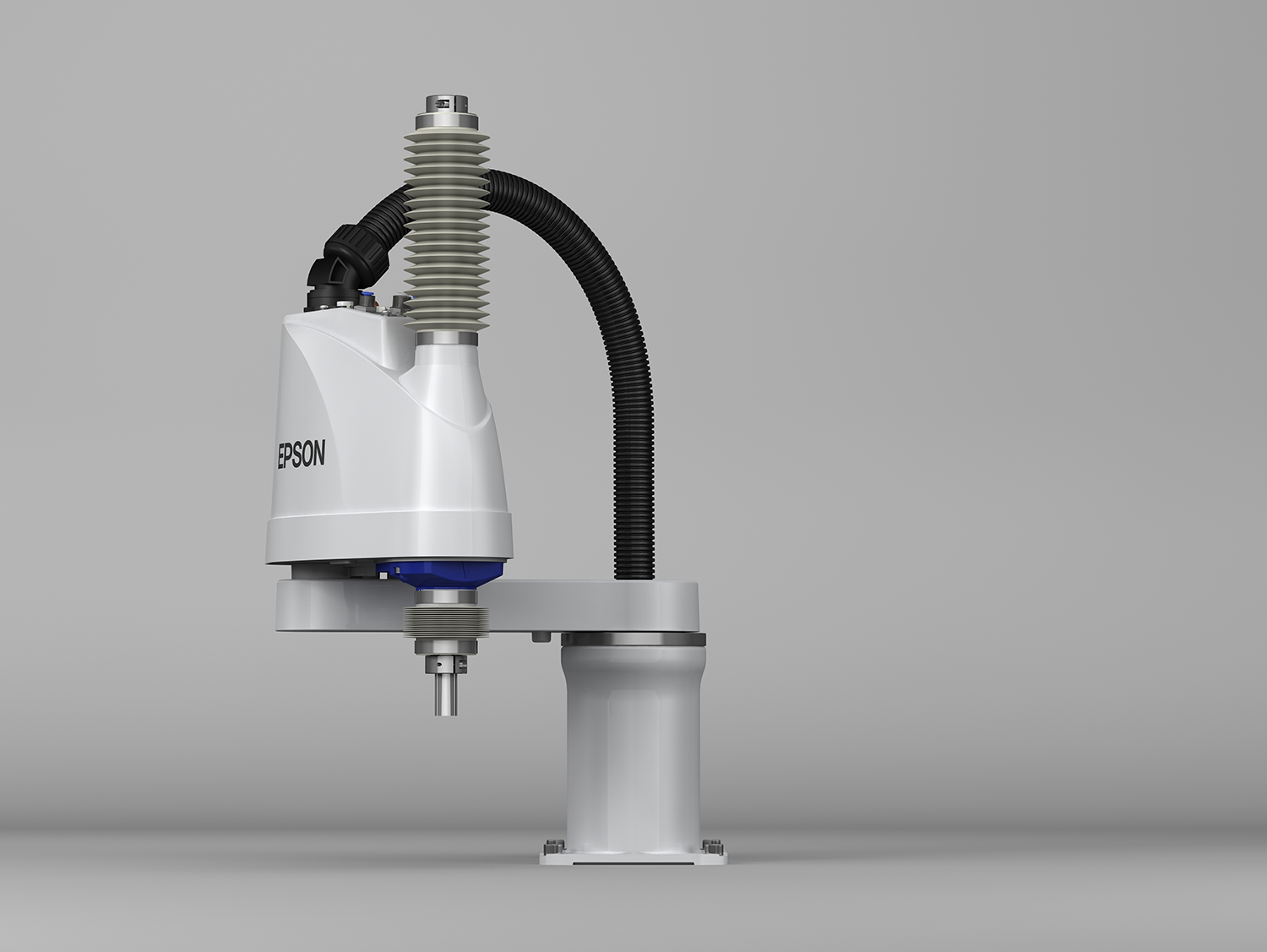

LS3-B

1 2 3 4 5 LS3-B

✗

1. Rameno z kompozitní slitiny

Dosah: 400 mm

2,5krát vyšší tuhost než u běžných litých ramen

Kompaktní provedení ramene

2. Tuhá základna

Možnost uchycení robotu na stůl

Kompaktní rozměry vhodné do těch nejměnších prostor

Robot je možný v provedení Standard, ISO3 CleanRoom ESD

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Přesná osa Z

Nosnost 3kg

Opakovatelná přesnost 0,02mm

Zdvih 150mm

Zdvih ve verzi CleanRoom 170mm

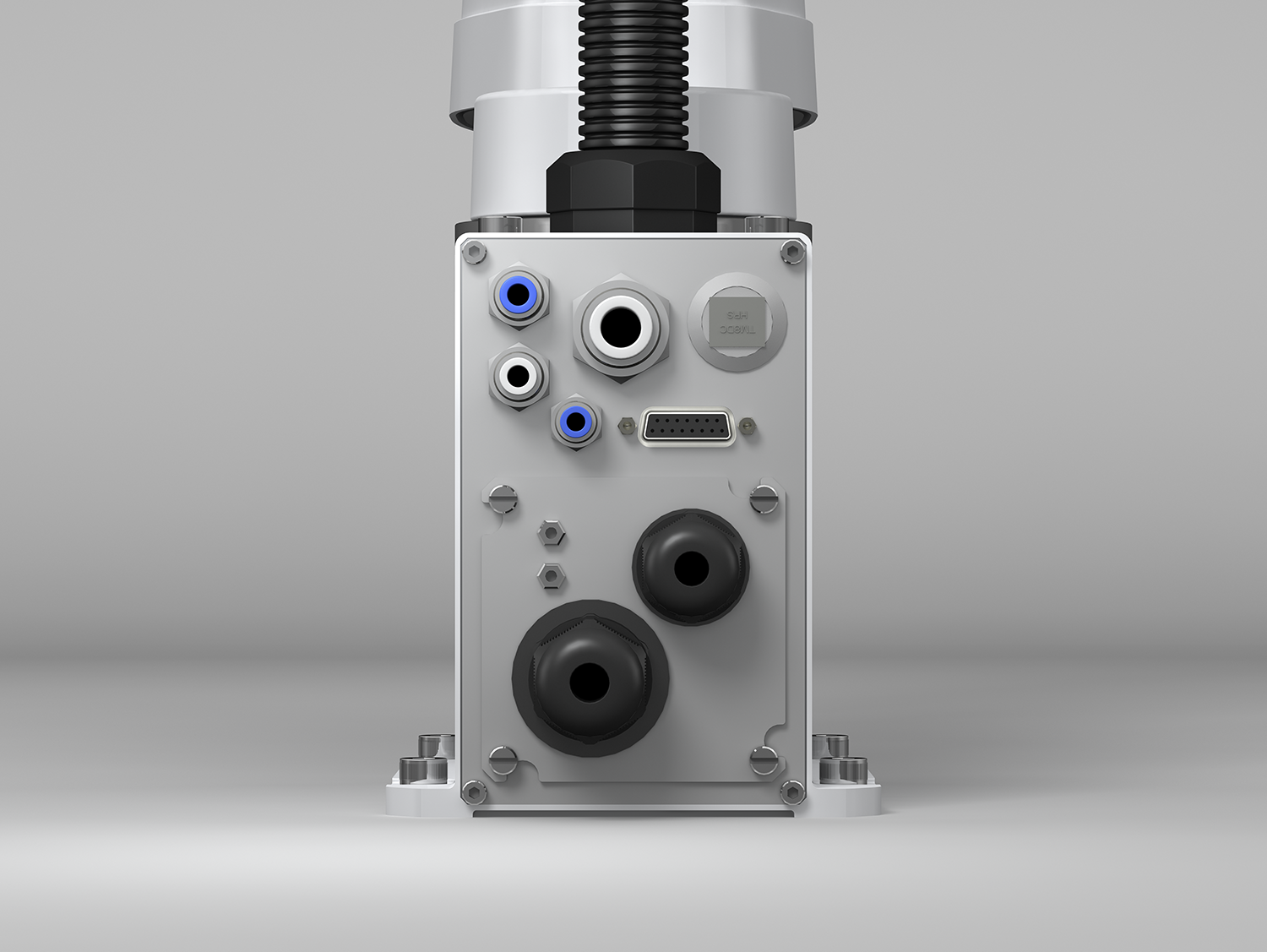

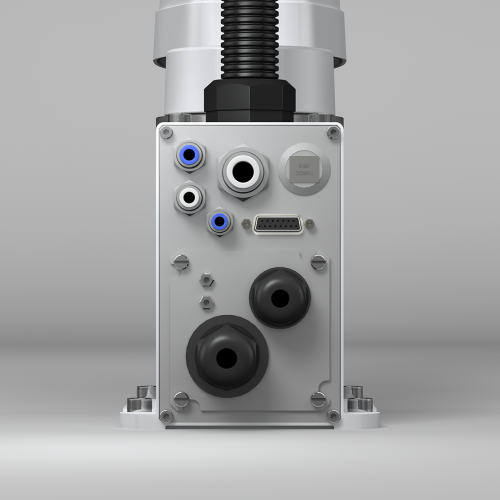

4. Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub

RJ45 8 pin (CAT5e) 1x

5. Bezbateriové motory

Vylepšená řada s označením B již nepoužívá baterii k zálohování polohy ramene

Snižují se tak servisní náklady a prostoje

Jsou zmenšeny zástavbové prostory (kabeláže) robotu

ZÁKLADNÍ FUNKCE

Vyvážený poměr ceny a výkonu

Vhodný pro aplikace, kde není potřeba maximálních rychlostí a je tak možné minimalizovat náklady. Cena je 10.000,-EUR včetně řízení a SW se simulátorem. Oproti předchozí generaci je zde navýšení výkonu o 10%

Kompaktní zástavba

Vylepšení konstrukce a ergonomie umožňuje pohodlnou aplikaci

Minimální servisní náklady

Díky bezbateriovým motorů odpadá oproti předchozí generaci výměna záložní baterie manipulátoru

Snadné použití

Díky připraveným propojení včetně Ethernetového pro kamery a programovacímu prostředí RC+7 je integrace robotů velmi snadná

PARAMETRY

Základní parametry:

Nosnost

Maximální: 3kg
Nominální: 1kg

Dosah ramen

Horizontální (J1+J2):400mm
Vertikální(J3): 150(120)mm (CleanRoom)
Orientace (J4): +/- 360°

Opakovatelná přesnost

Horizontální (J1+J2): +/-0,01mm
Vertikální(J3): +/-0,01mm
Orientace (J4): +/- 0,01°

Tlačná síla osy Z

100N

Ostatní parametry:

Hmotnost

14kg

Krytování

Standard / CleanRoom ISO3 a ESD

Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub
RJ45 8pin (CAT 5e)

KE STAŽENÍ

Manuál 3D data SW Katalog Jednotka RC90B

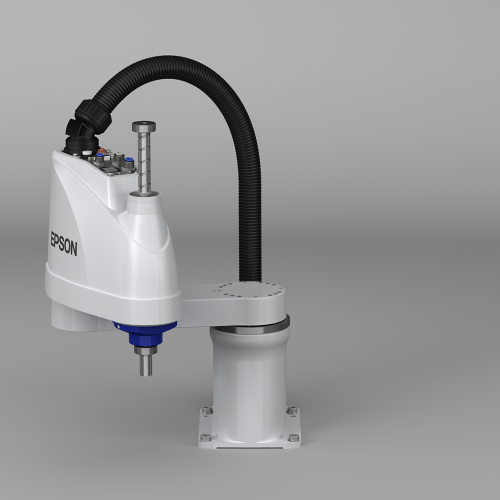

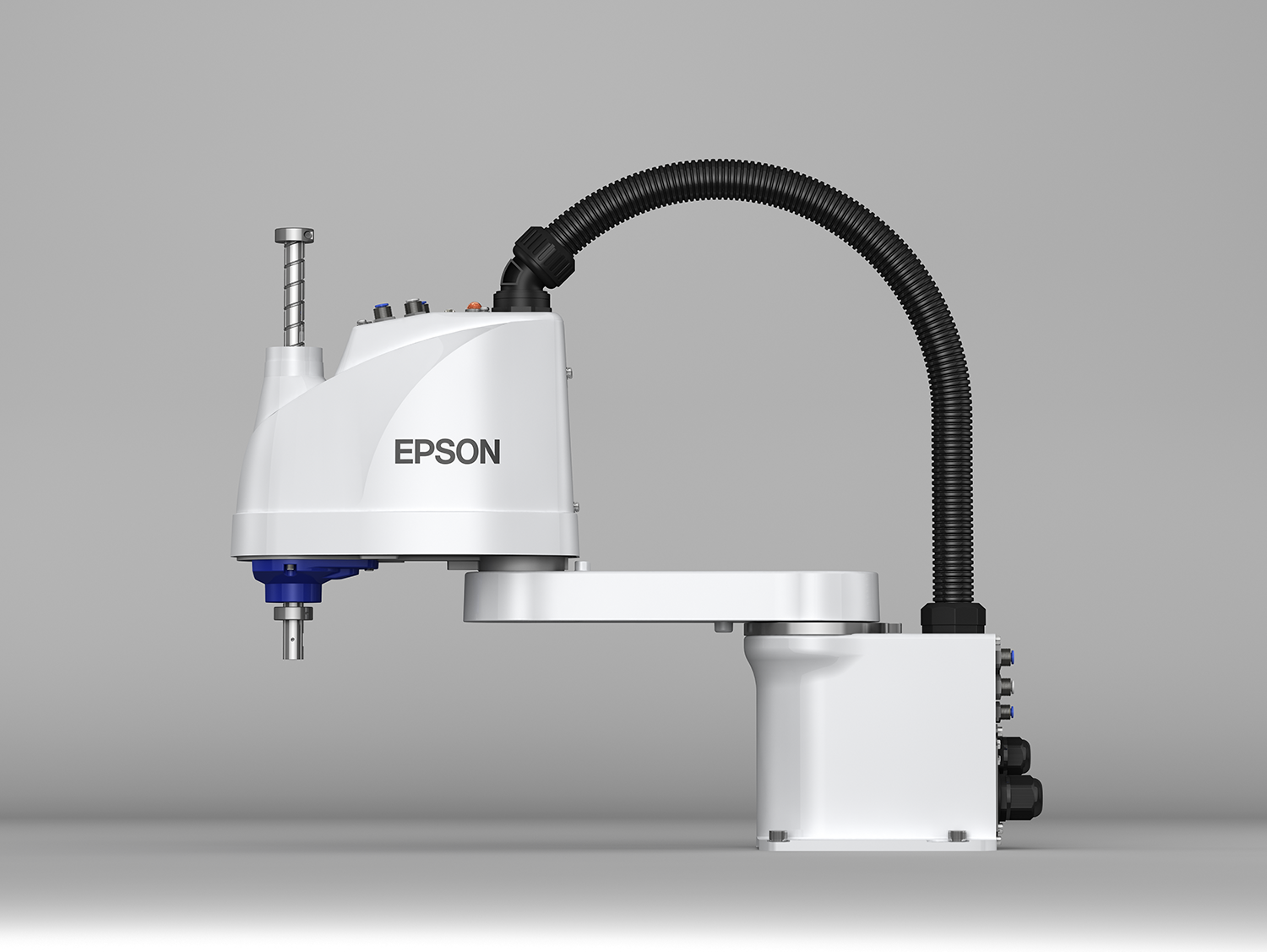

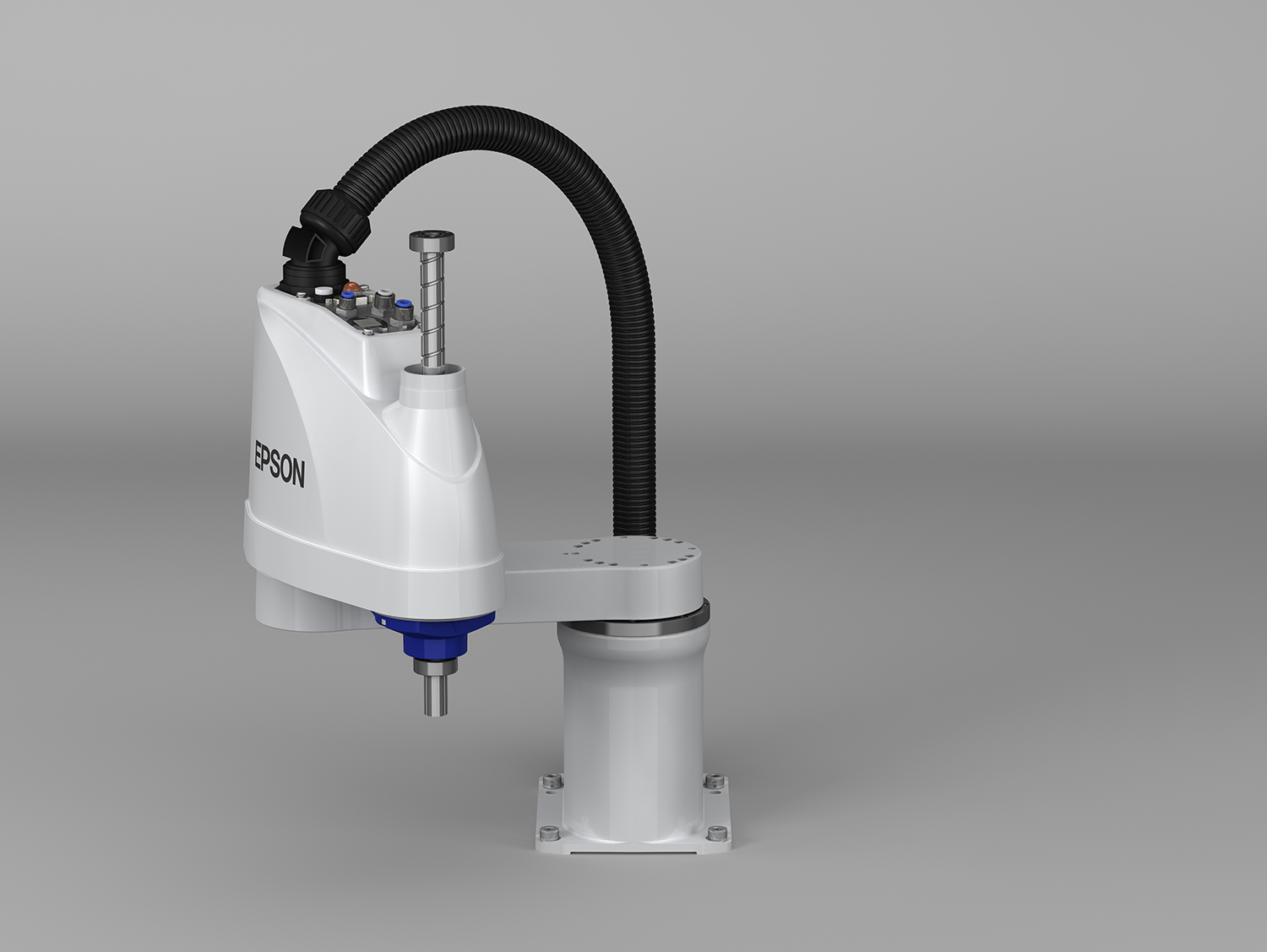

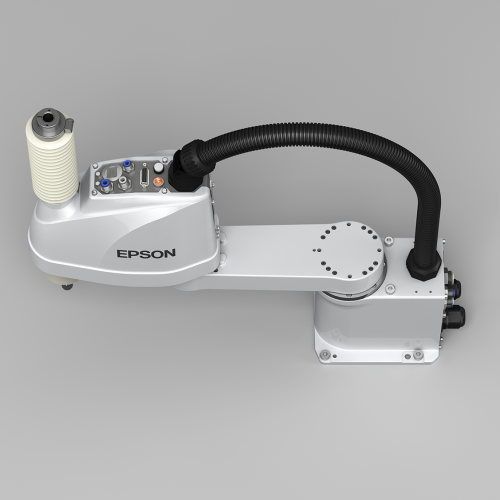

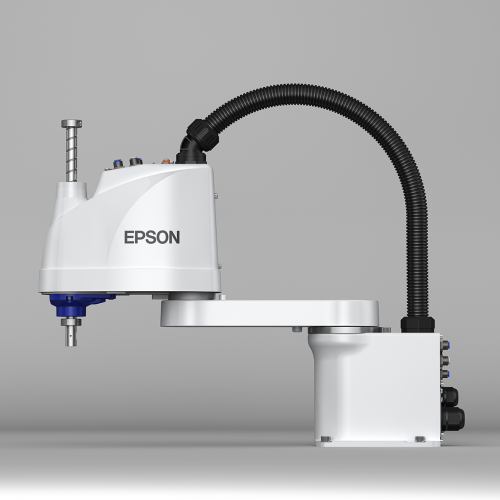

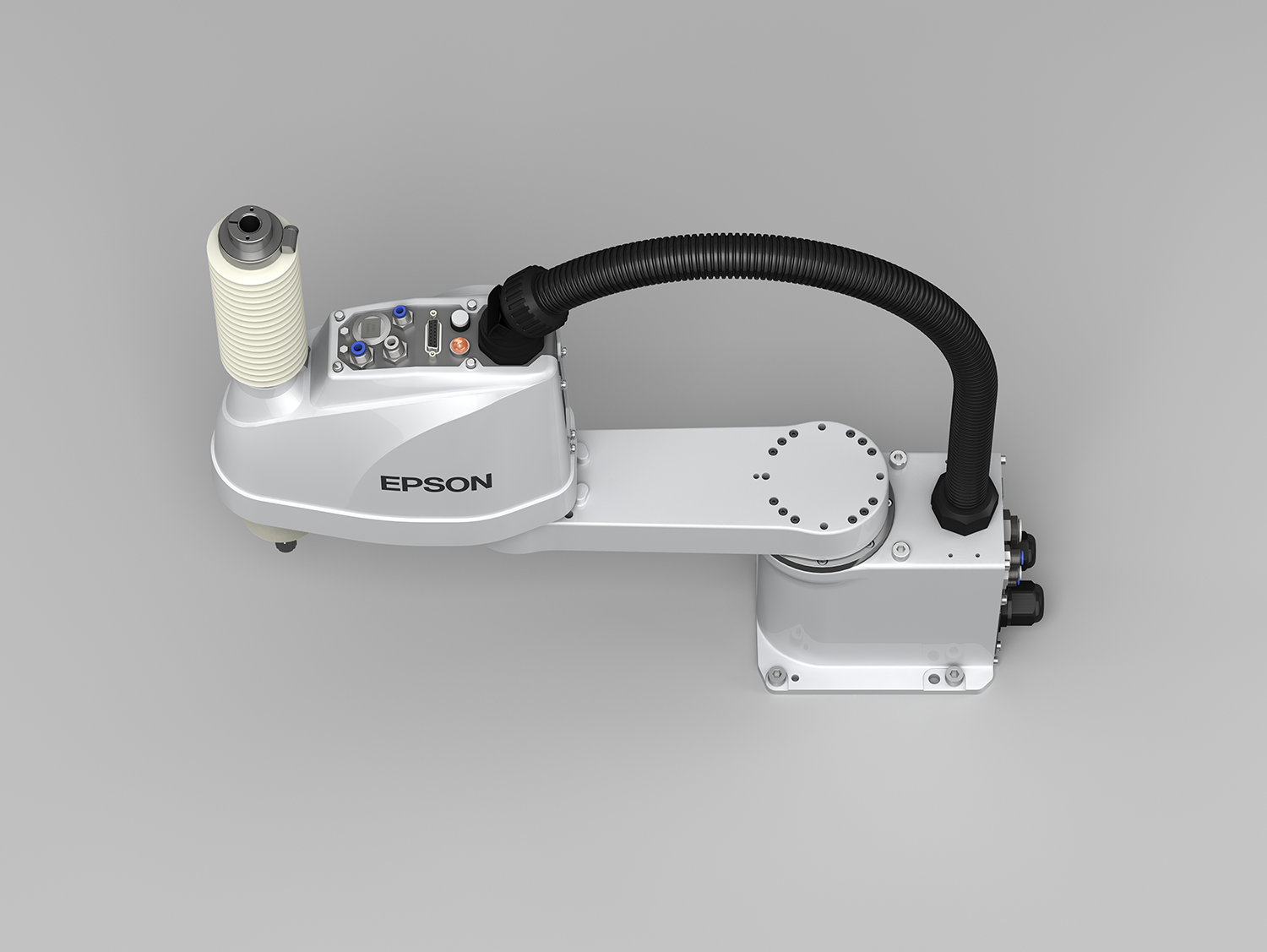

GALERIE
