Vibrační podavače AIVE

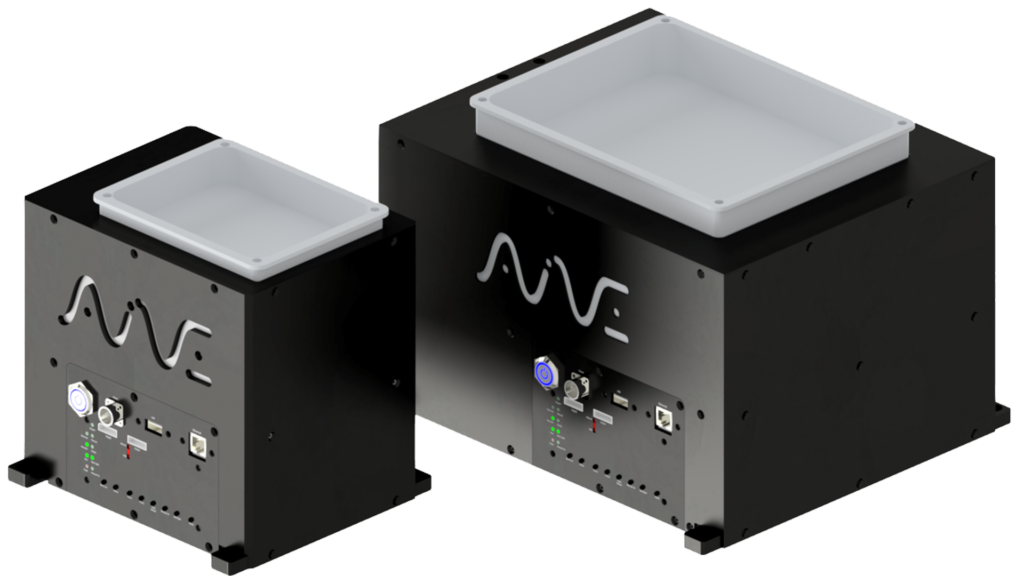

Flexibilní vibrační podavače AIVE2.0 a AIVE3.0

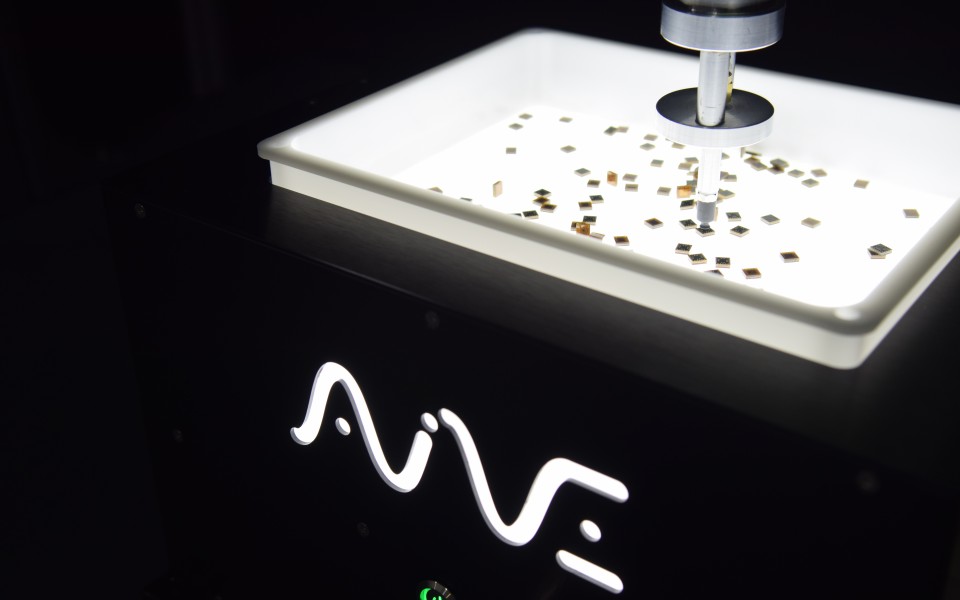

Prodáváme vibrační podavače AIVE od firmy AIm. Jedná se o vibrační podavače se širokým rozsahem možného nastavení frekvencí a polohovatelnou vibrační deskou. Vibrační podavače jsou vhodné pro přípravu volně ložených dílů pro rozpoznání kamerovým systémem a nýásledným odběrem za pomoci robotu. Optroti klasickým vibračním podavačům jsou zde nastavitelné parametry amplitudy a frekvence vibrování, tak aby se tyto parametry mohly ideálně naladit na daný díl. Je možné tak připravovat díly různých tvarů a velikostí (0.5 až 30mm). Sinusový průběh vibrování vytváří vibraze bez rázu a nepoškozuje tak jemné díly, např. elektronické součástky.

Hlavní výhody

Přesné generování hladkých sinusových vln do kmitočtu 90Hz, s rozsahem amplitudy 0.1-3mm zajišťuje snadné nastavené optimálních parametrů pro otáčení dílů různých tvarů a velikostí v co nejkratším čase. Díky mechanické konstrukci a jednomu pohonu je vibrační podavač jednoduchý na ovládání. Při nízkých frekvencích dochází k rozhazování a otáčení dílů. Naproti tomu při vysokých frekvencích dochází k jeich seskupování od okrajů ložné plochy. Motor také umožňuje nastavení koncové polohy po vibrování v rozsahu -7 až 7 mm. To umožňuje zastavení vždy tak, aby byly různě velké díly v optimální vzdálenosti od kamery a dokonale zaostřené. Vibrační jednotka má vestavěnou řídicí jednotkou podporující různé metody ovládání spolu s jednoduchým ovládacím prostředím umožňuje snadné a velmi rychlé nastavení požadovaných parametrů. Vibrační podavač může být ovládán buď přímo tlačítky (pro rychlé otestování), IO signály z jakéhokoliv ovládacího PLC, nebo TCP IP komunikaci s veškerým nastavením u komplexnějších aplikací. K vibračnímu podavači jsou připraveny PLUG-INy pro snadné propojení s nejrůznějšími roboty. Díky jednoduché a spolehlivé konstrukce , jednoduchému ovládání a rychlosti integrace  jsou příznivé jak pořizovací, tak provozní náklady.

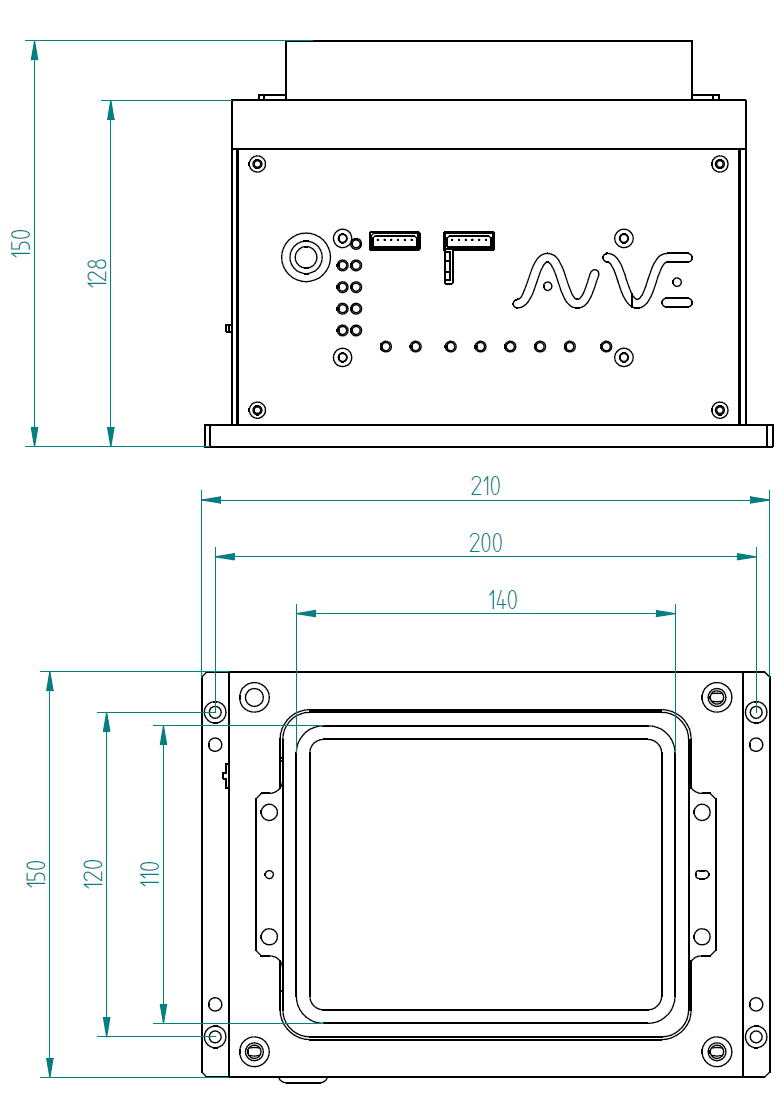

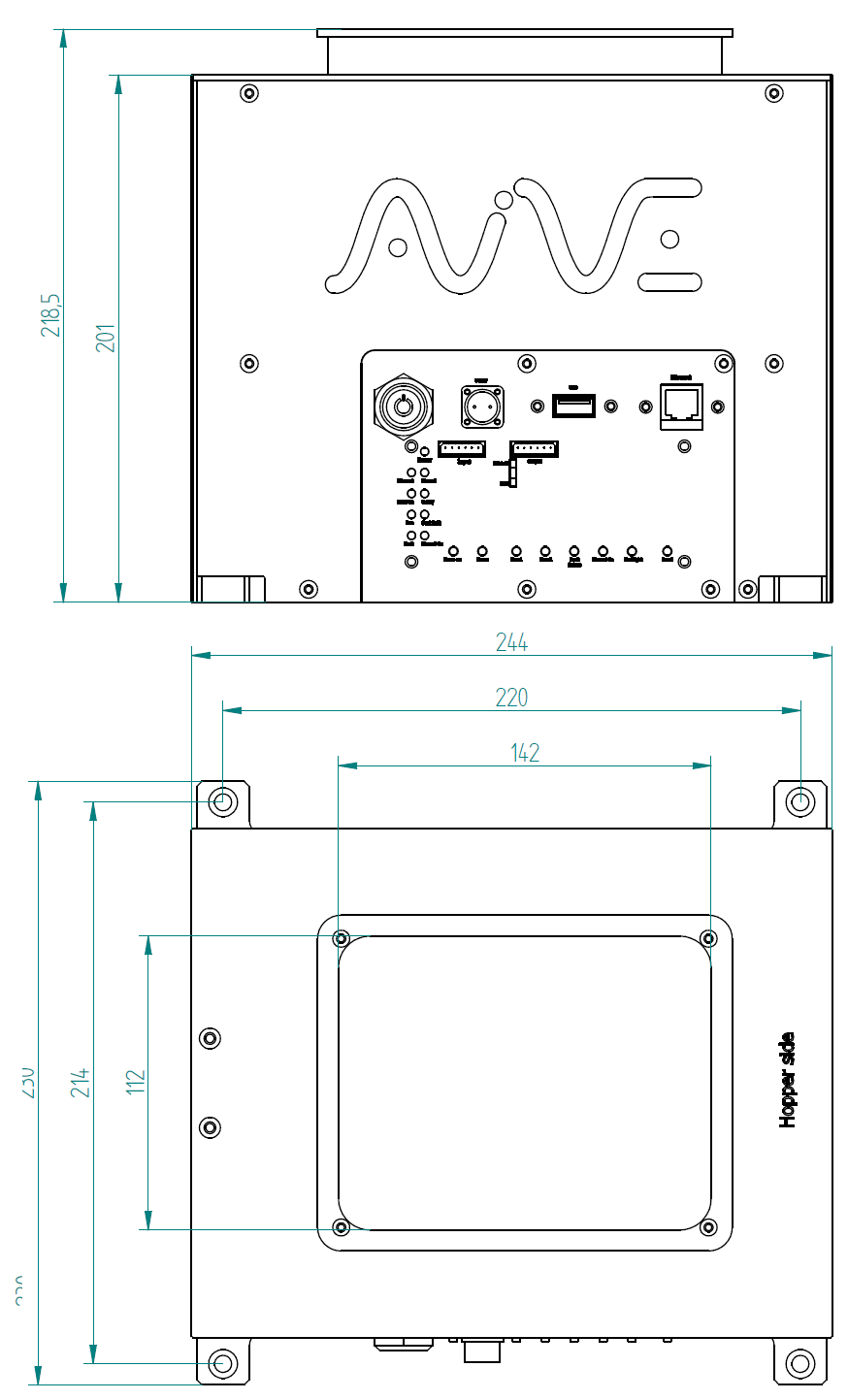

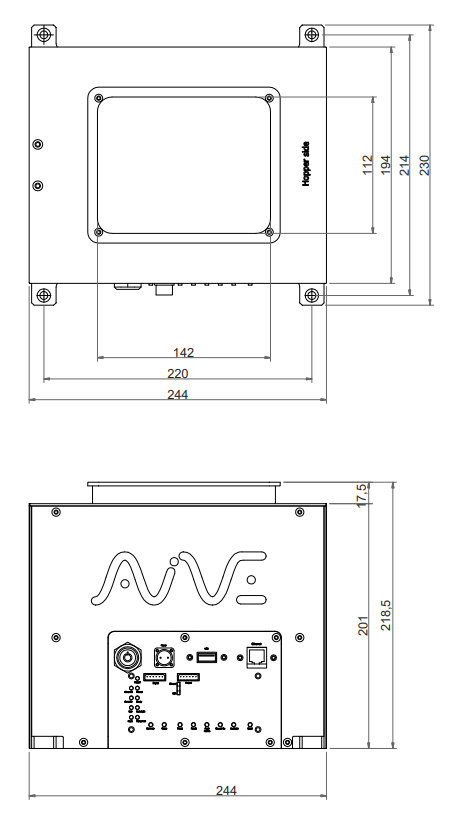

AIVE 2.0

Doporučená velikost dílů: 0.5 až 30mm

Velikost odběrné plochy: 120x150mm

Maximální frekvence: 90Hz

Maximální amplituda. 7mm (+- 3,5mm)

Komunikace: TCP/IP, RS232, Digitání I/O

Napájení: 24VDC

Provozní teplota: 10-40°C

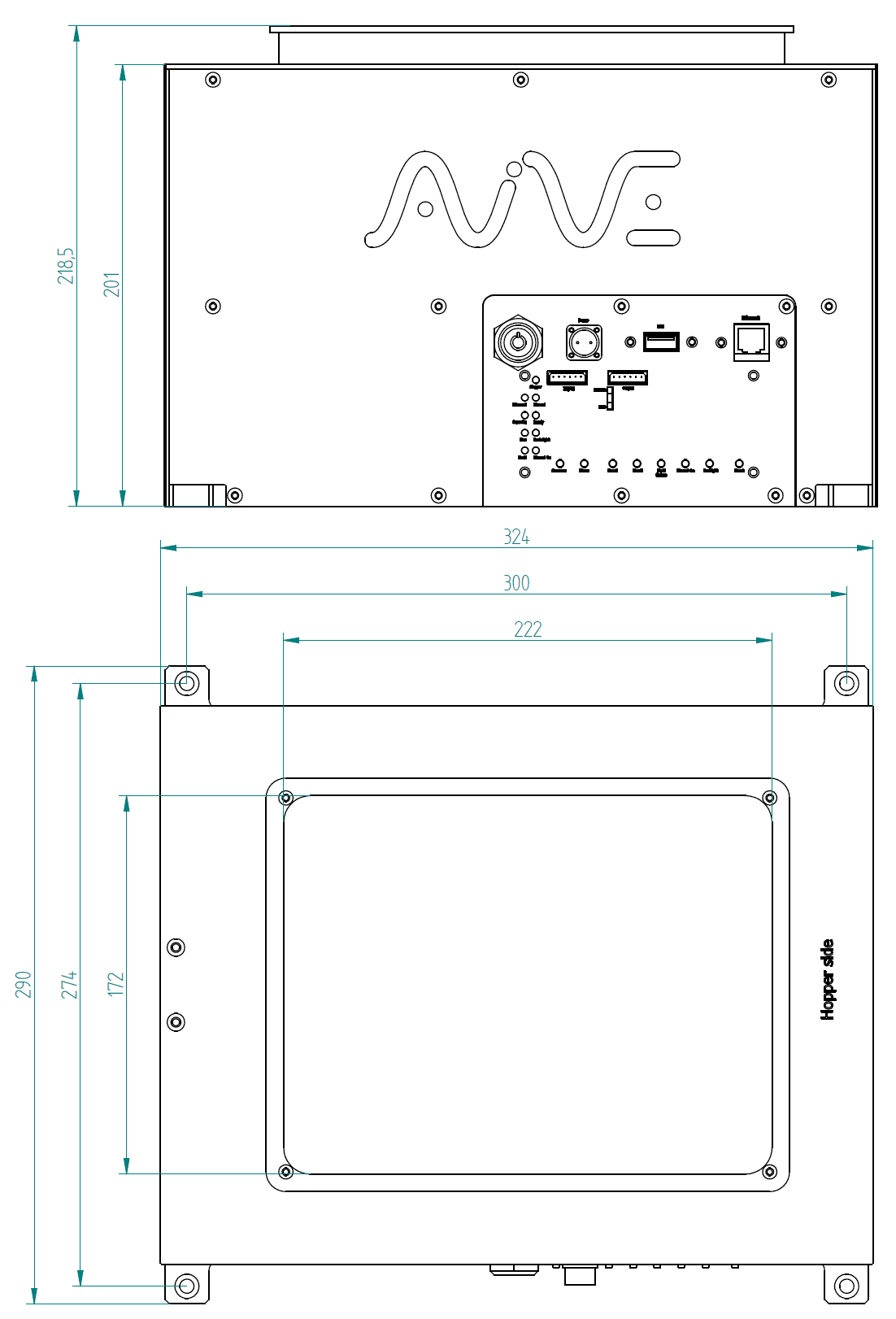

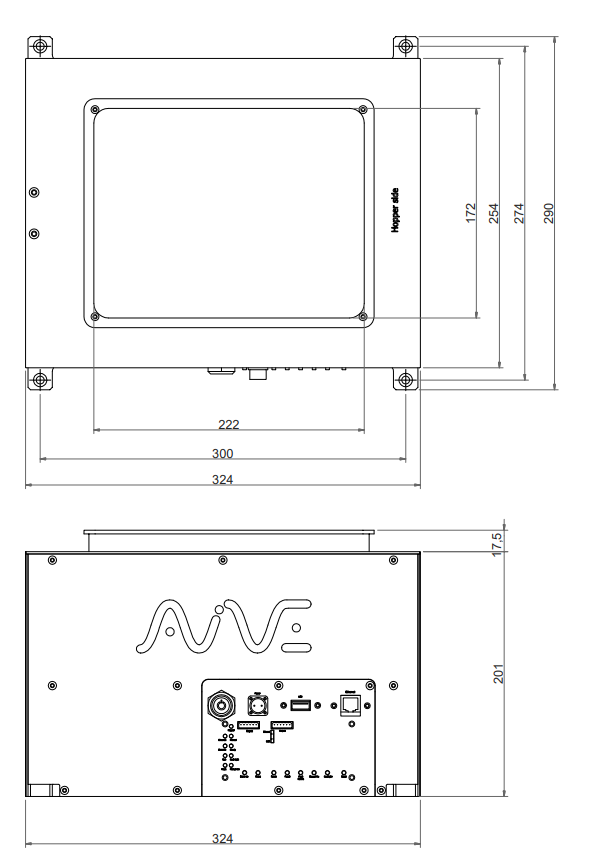

AIVE 3.0

Doporučená velikost dílů: 5 až 40mm

Velikost odběrné plochy: 150x180mm

Maximální frekvence: 90Hz

Maximální amplituda. 7mm (+- 3,5mm)

Komunikace: TCP/IP, RS232, Digitání I/O

Napájení: 24VDC

Provozní teplota: 10-40°C

Jednoduché nastavení - 3 minuty a hotovo

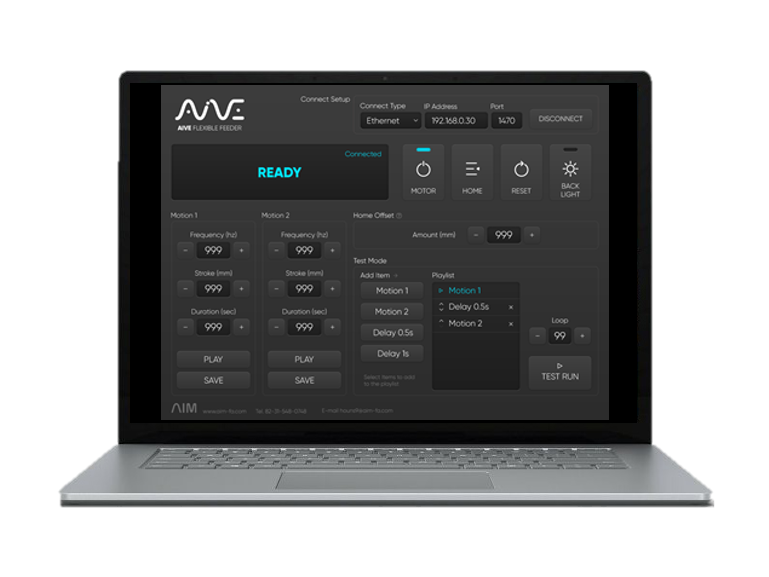

Přes dodávaný software je možné rychle nastavit pořadované parametry vibračních funkcí Motion 1 a Motion 2. Kdy Motion 1 složí k rozhazování dílů pomocí nízské frekvence a Motion 2 ke shlukování dílů směrem ke středu. Ostatní nastavení jako zapínání podsvětlení, poloha Home pozice a další je samozřejmostí.

Funkce se dají okamžitě otestovat (softwarovými nebo mechanickými tlačítky na těle podavače) bez nutnosti propojení s ovládacím PLC či robotem. Rozhazování dílů se tak dá velmi rychle odladit. Ovládání je intuitivní a software s PC propojí přes USB nebo Ethernet. Následné propojení s nadřazeným systéme může být provedeno jednoduše přes digitální I/O. Takto může být podavač ovládán i z nejzákladnějších PLC. Pro náročnější aplikace, například s častými změnami podávaných dílů je možné použít TCP/IP komunikaci, přes kterou lze nastavit veškeré parametry online.

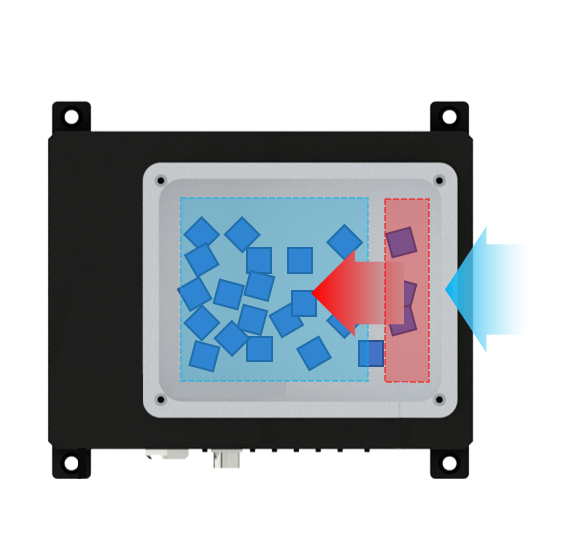

Rychlejší - kontinuální doplňování

Mechanická konstrukce podavače způsobuje automatický, plynulý posuv dílu během nízkofrekvenčního vibrování ve směru od strany předzásobníku. To zabezpečuje plynulý "průtok" dílů v podavači a rychlejší rozhazování pro odběr. Tím dochází k šetření časů cyklů v automatickém procesu oproti schlukování dílů na středu u ostatních podavačů. Oproti tomu vysoké frekvence zajišťují toto seskupení ve středu podavače v případech kdy je to potřeba (vzhledem k druhu podávaného materiálu).

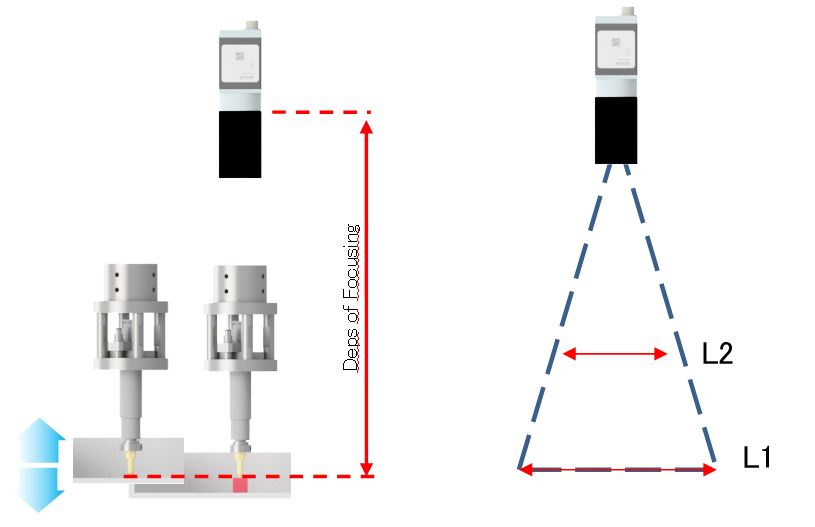

Přesná hladina ostrosti

Výška odebírací plochy je nastavitelná programově, tzn. že pro každý typ dílu je možné s podavačem zastavit v různých výškových hladinách s přesností 0,1mm. Tato funkce zajišťuje udržení ploch dílů v optimální hladině ostrosti. Není nutné tak u přesných odběrů, kde se často mění typy dílů přenastovat objektiv kamery a provádět kalibrace systému. Přenastavení výroby je pak otázkou několika vteřin.
