opticontrolProdukty a službyRoboty EpsonScara RobotySérie Série GG1

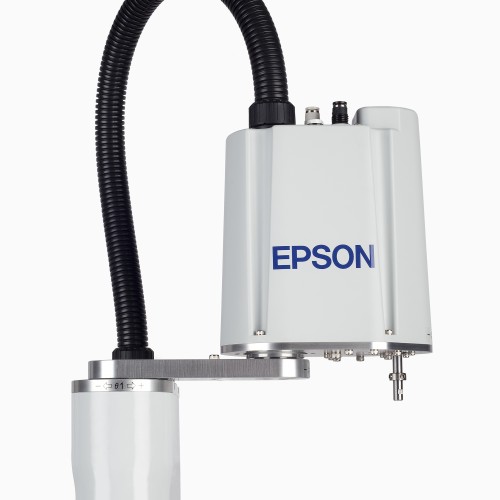

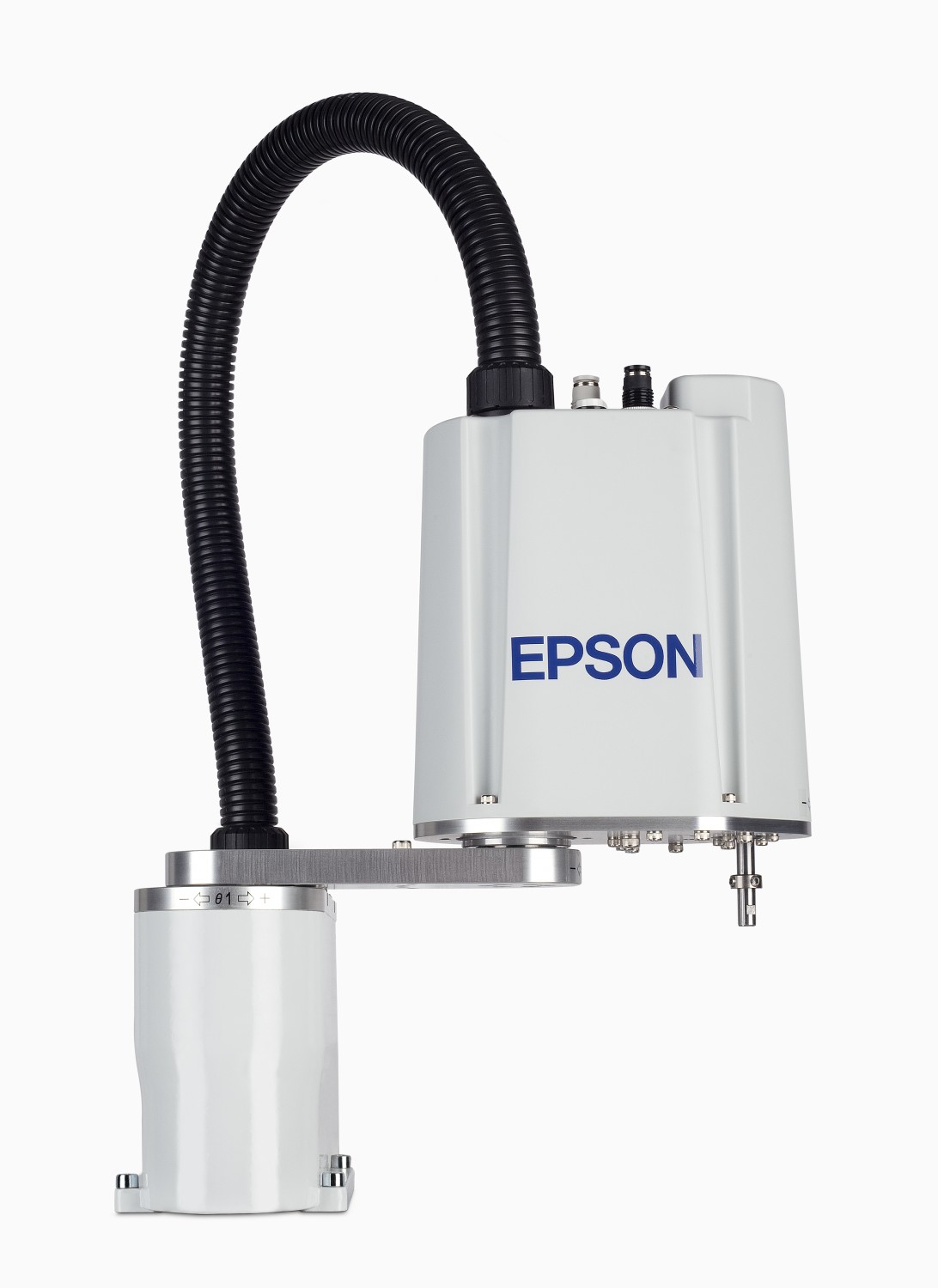

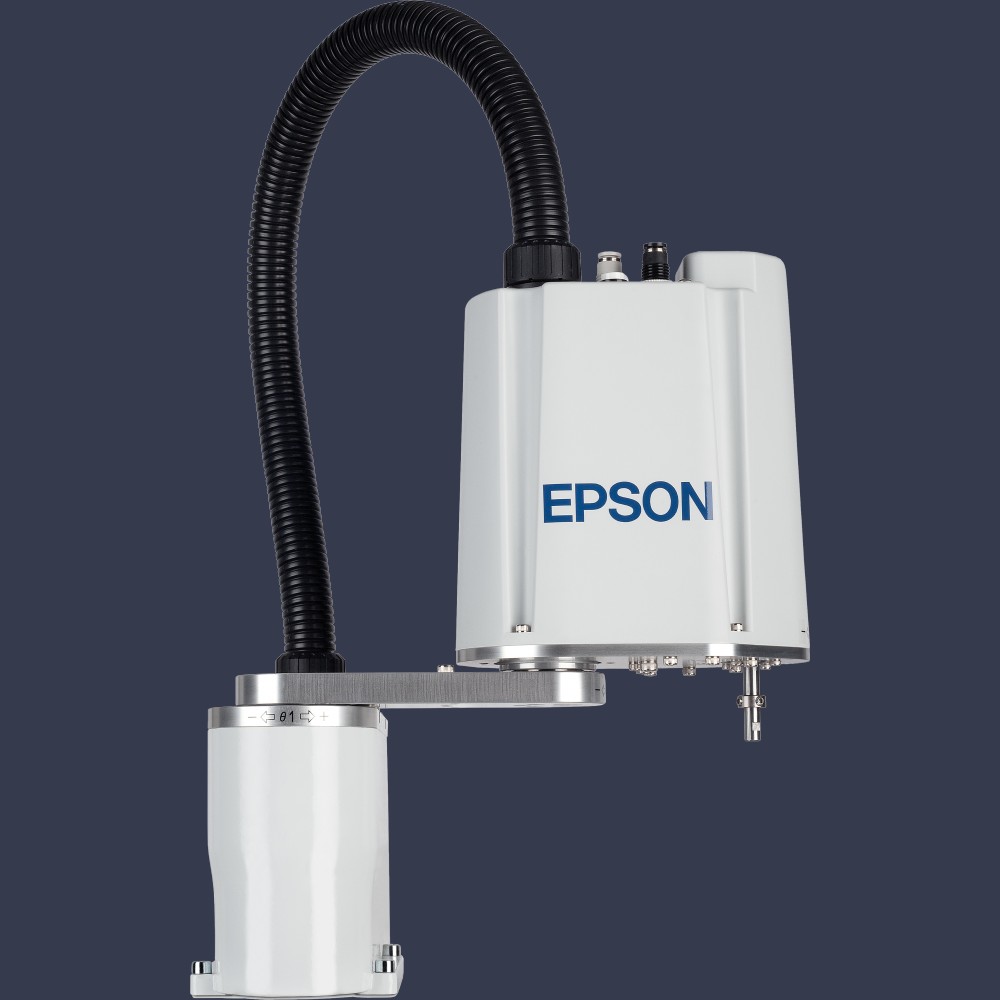

G1

1 2 3 4 G1
✗
⟵ ⟶

1. Rameno z kompozitní slitiny

Dosahy: 170/220 mm

2,5krát vyšší tuhost než u běžných litých ramen

Kompaktní provedení ramene

2. Tuhá základna

Možnost uchycení robotu na stůl

Kompaktní rozměry vhodné do těch nejměnších prostor

Robot je možný v provedení Standard, ISO3 CleanRoom ESD

Délky kabelů mezi robotem a řídící jednotkou 3m, 5m 10m,15m nebo 20m

3. Přesná osa Z

Nosnost 1kg

Opakovatelná přesnost 0,005mm

Zdvih 100mm

Zdvih ve verzi CleanRoom 80mm

Možná varianta pouze se třemi osami (G1-***SZ)

4. Uživatelské propojení

pneumatická hadička ø4mm 1x
pneumatická hadička ø6mm 2x
15-pin D-Sub
9-pin D-Sub

ZÁKLADNÍ FUNKCE

Robot s vysokou přesností

opakovatelná přesnost 0,005mm vhodný pro manipulaci s miniaturními součástkami

Vysoce výkonný a rychlý robot

nejrychlejší robot ve své třídě

Úsporné rozměry

díky kompaktním rozměrům se vejde do těch nejmenších výrobních prostorů

Použití v MultiRobotickém systému

s řídicí jednotkou RC700A a dalšími třemi roboty je možné vytvářet jednoduše složité robotické aplikace

PARAMETRY

Základní parametry:

Nosnost

  • Maximální: 1kg
  • Nominální: 0,5kg

Dosah ramen

  • Horizontální (J1+J2): 175mm (75+100) / 225mm (125+100)
  • Vertikální(J3): 100(80)mm  (CleanRoom)
  • Orientace (J4): +/- 360°

Opakovatelná přesnost

  • Horizontální (J1+J2): +/-0,005mm
  • Vertikální(J3): +/-0,010mm
  • Orientace (J4): +/- 0,01°

Tlačná síla osy Z

  • 50N

Ostatní parametry:

Hmotnost

  • 8kg

Krytování

  • Standard / CleanRoom ISO3 a ESD

Uživatelské propojení

  • pneumatická hadička ø4mm 1x
  • pneumatická hadička ø6mm 2x
  • 15-pin D-Sub
  • 9-pin D-Sub
